一、產品概述：

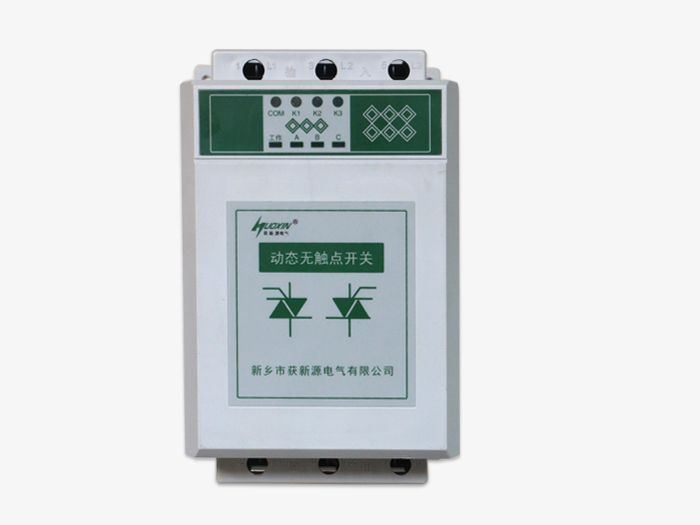

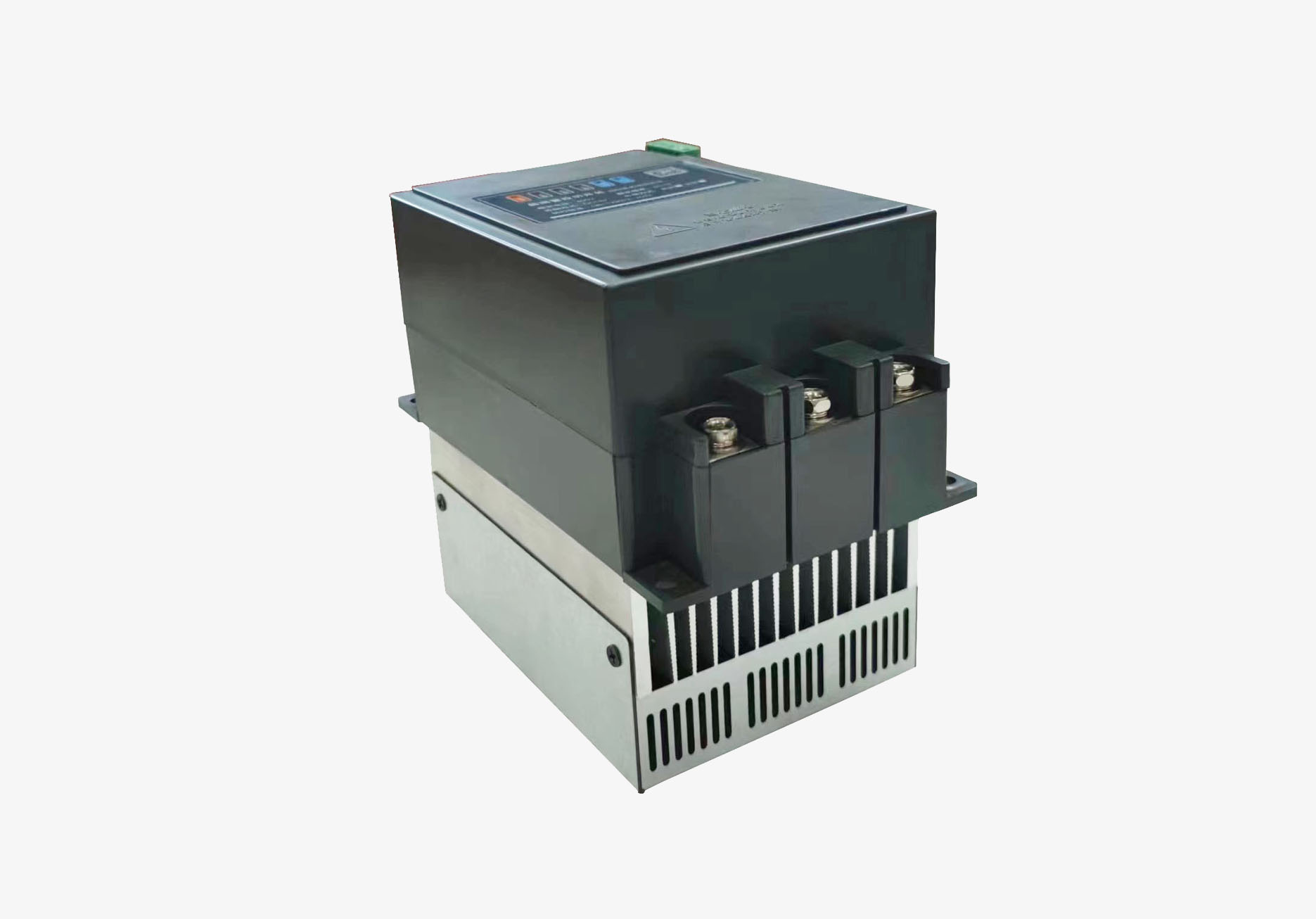

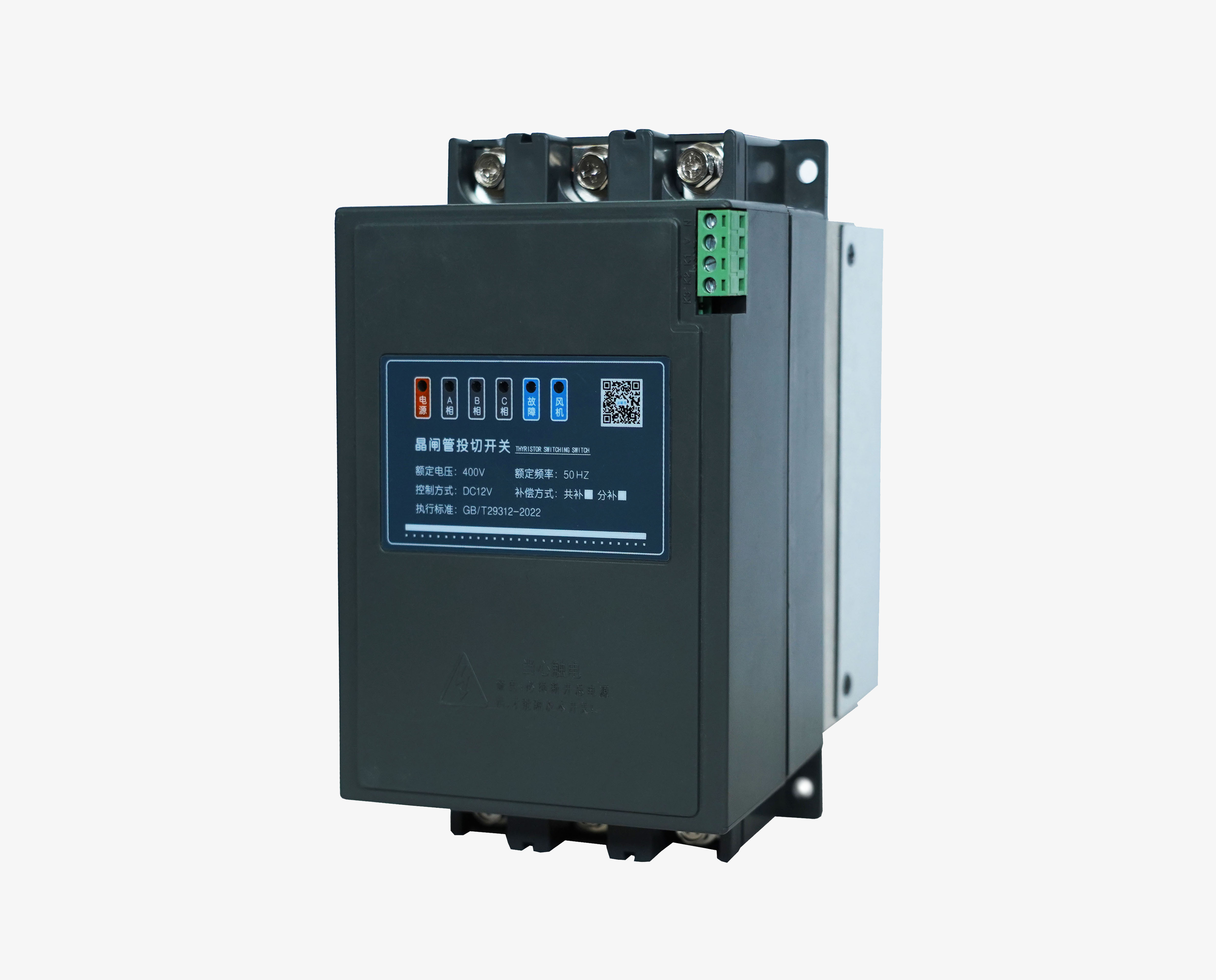

動態無觸點投切開關是一種智能化的無機械觸點的電子開關，由反并聯晶閘管模塊，觸發集成電路、大功率散熱器、風機等電子器件組成。
配合無功補償控制器可快速跟蹤負載無功電流變化，實現動態無功補償；減小電壓波動，提高功率因數，從而達到節能降耗的目的。廣泛應用于汽車制造車間、石油提煉設備、金屬冶煉、煤炭化工、港口碼頭、大型商超及寫字樓配電等行業領域。
二、產品特點及功能
環境條件
v 環境溫度：-20～+50 ℃；
v 相對濕度：不超過85%；
v 大氣壓力：80kPa～110kPa；
v 周?chē)橘|(zhì)中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有較嚴重的霉菌存在；
v 使用地點應具有防御雨、雪、風、沙、灰的設施。
性能特點
v 投切過程無操作過電壓、無涌流、無電弧重燃現象；
v 具有投切指示功能；
v 具有過壓、過流、過溫、缺相和三相電壓不平衡保護功能；
v 允許快速、頻繁投切；
v 維護過程簡單方便。
控制參數
v 額定電壓：AC 380V；
v 控制信號：DC12±2V；
v 響應時間：<20ms;
v 可控硅耐壓2000V。
三、產品型號（注：90/180/240kvar電壓等級0.66/0.80KV可定制）

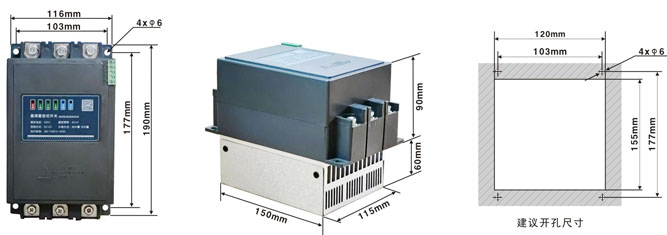

四、外形及安裝尺寸示意圖（單位：mm）：
五、接線端子定義：
共補型投切開關：控制器公共端COM接V，控制器輸出K1接可控硅控制端K1，N接零線;
分補型投切開關：控制器公共端COM接V，控制器輸出K1、K2，K3（A,B,C）分別接可控硅控制端K1、K2、K3(A、B、C)，N接零線；
